液壓缸維修之帶磁電感應式傳感器的液壓缸結構原理是怎樣的？

在呈鐵磁性（碳鋼、低合金鋼制）的活塞桿表面加工有等距等寬的凹槽（如寬1mm，深數十微米），然后用呈順磁性的硬鉻或呈逆磁性的陶瓷涂鍍在活塞桿表面（填滿槽并凸出數十微米厚），再在活塞桿旁設一永久磁鐵，則磁路中的磁阻將隨活塞桿的運動周期性地變化。液壓缸維修在活塞桿和永磁鐵間設置一薄膜磁阻傳感器，并用電子器件記錄磁阻變化次數，即可得到液壓缸維修的活塞桿的位移。其結構如圖3-25所示。

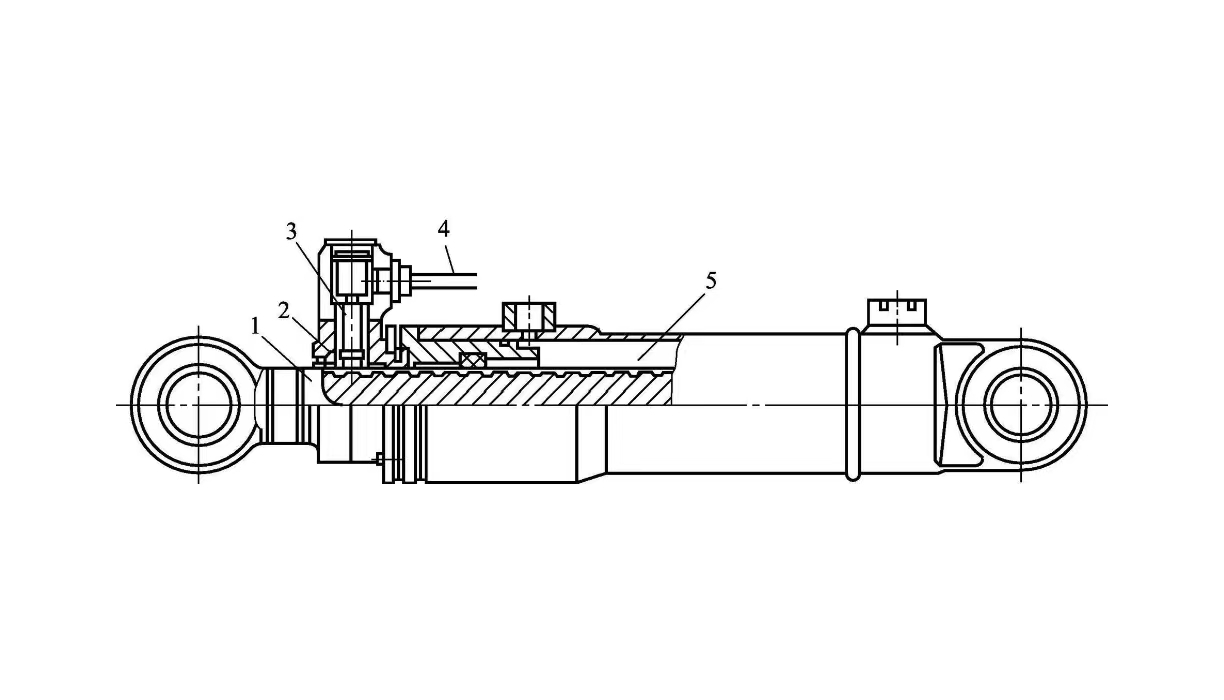

圖3-25 帶行程傳感器（磁電感應式）的液壓缸維修

1—活塞桿；2—磁電傳感器；3—連接放大器；4—輸出接口；5—電磁標尺
